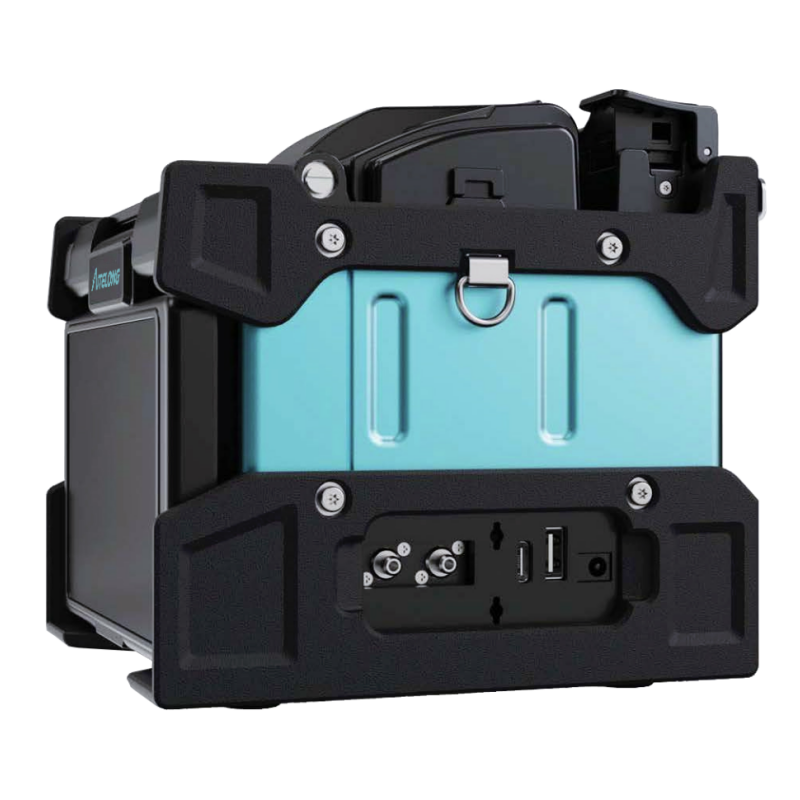

כבלר היתוך אופטי SAT-17K

סיבים ישימים

SM (מצב יחיד), MM (מצב מרובה), DS (פיזור), NZDS (פיזור שאינו אפס), EDF (סיב מסומם בארביום), BIF/UBIF

הפסד ממוצע

0.02dB (SM), 0.01dB (MM), 0.03dB (DS), 0.04dB (NZDS), 0.02dB (BF/UBIF)

אובדן תשואה

≥ 60dB

זמן שחבור טיפוסי

7 שניות/6 שניות (מצב מהיר)

זמן חימום

12s

מחזיק

מחזיק 3 ב-1

יישור סיבים

יישור ליבה ויישור חיפוי

קוטר סיבים

קוטר חיפוי 80~150 מיקרומטר; קוטר ציפוי 100~1000 מיקרומטר

גדלה

X או Y, הגדלה פי 320; X+Y, הגדלה פי 160

מסך

מסך מגע LCD בעל ביצועים גבוהים בגודל 4.3 אינץ', רזולוציה 800*480,

מקש בקרה או מגע, המסך מחליק אוטומטית

בדיקת מתיחה

תקן 2N

מצב תבלינים

200 (10 מוגדרים מראש על ידי היצרן)

מצב חימום

100 (4 מוגדרים מראש על ידי היצרן)

חיי סוללה

1000 מחזורי טעינה

חיי אלקטרודה

אופייני 5,000 פעמים, וניתן להחלפה

שיא תוצאות

מקסימום 16000 תוצאות;

קיבולת סוללה

5200mAH; 350 פעמים (שחבור וחימום)

זמן טעינה כ-3 שעות (ניתן להשתמש בו בזמן טעינה)

תנור חימוםפונקציה

אוטומטי, תמיכה במצב חימום מוגדר על ידי המשתמש, 0℃~ 300℃מתכוונן

OPM

Calibrated Wavelength 850/1300/1310/1490/1550/1625/1650/1270/1577nm

טווח תצוגה -50~+26dBm (סטנדרטי);-70~+10dBm (אופציונלי)

VFL

אורך גל 650±20nm; הספק פלט >10mw;

מצב פעולה CW, 1Hz, 2Hz פלאש

ממשק חיצוני

מיני USB, סוג-C

ספק כוח

סוללת ליתיום מובנית 11.1V;

קלט מתאם AC/DC AC100-240V/50Hz; יציאה DC12.6V/3.0A

סביבת עבודה

טמפרטורה -20℃~ + 55℃(-4F~131°F); לחות 95%RH (40℃ללא עיבוי); גובה 0~5000 מטר; עמידות לרוח: 15 מטר/שנייה

מידה

אורך×רוחב×גובה=136×139×132 (מ"מ)

מִשׁקָל

1.35 ק"ג (ללא סוללה), 1.66 ק"ג (עם סוללה)
